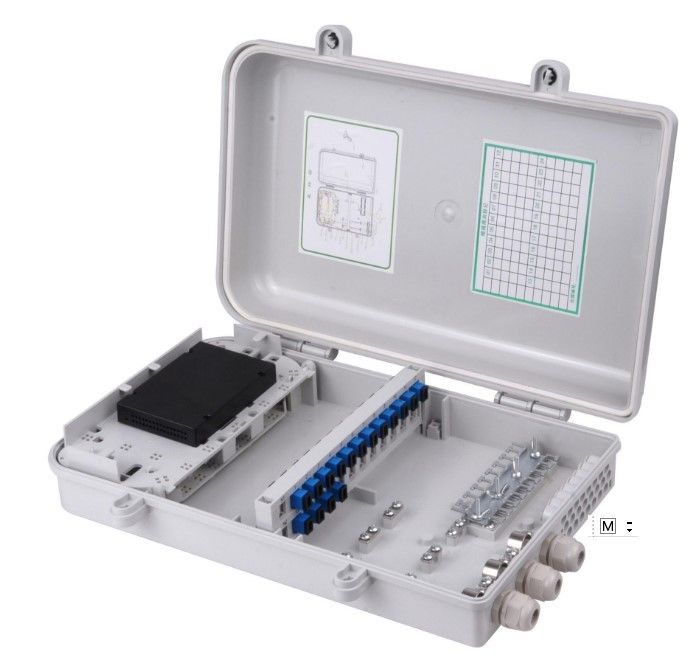

ইউনিফর্ম রঙ ফাইবার অপটিক বিতরণ মন্ত্রিসভা উচ্চ ঘনত্ব শক্তিশালী সুরক্ষা YH3029

উচ্চ ঘনত্বের সাথে বড় ক্ষমতা ফাইবার অপটিক বিতরণ মন্ত্রিসভা শক্তিশালী সুরক্ষা YH3029

পণ্যের সমাবেশের আগে, প্রক্রিয়াটির জন্য প্রস্তুত করার জন্য নিম্নলিখিত আইটেমগুলি একের পর এক পরীক্ষা করা উচিতঃ
1.1 এই মডেলের পণ্য কাঠামোর প্রয়োজনীয়তা পূরণ করতে হবে এবং 19 ইঞ্চি, 21 ইঞ্চি এবং 23 ইঞ্চি ইনস্টলেশনের প্রয়োজনীয়তা পূরণ করতে হবে।
1.২ দরজাটি ১১০° এর বেশি কোণে নমনীয়ভাবে ঘুরতে সক্ষম হওয়া উচিত। ঘুরার সময় দরজাটি ক্ষতিগ্রস্ত হওয়া উচিত নয়। ইউনিট বডিটি একত্রিত হওয়ার পরে আঘাতের শিকার হওয়া উচিত নয়।দরজা লক করার পর কোন উল্লেখযোগ্য কম্পন হওয়া উচিত নয়. পরিদর্শন পদ্ধতিঃ হাত চাপুন লক নরমভাবে চাপুন এবং টানুন, আন্দোলনের পরিমাণ 2 মিমি অতিক্রম করে না
1.3 দরজা এবং দরজা এবং দরজা এবং ফ্রেমের মধ্যে ফাঁক 2 মিমি বেশি হতে হবে না
1.4 ক্যাবিনেট ওয়েল্ডিং দৃ firm় হওয়া উচিত, ওয়েল্ডিং মসৃণ এবং সমান হওয়া উচিত, কোনও ওয়েল্ডিং পরিধান, ফাটল, আন্ডারকুট, স্প্ল্যাশিং স্ল্যাগ, ছিদ্র এবং অন্যান্য ঘটনা থাকা উচিত, ওয়েল্ডিং পরিষ্কার করা উচিত।দ্য
1.5 ক্যাবিনেটের পৃষ্ঠের চিকিত্সার পরে, পেইন্ট ফিল্মের পৃষ্ঠটি মোটা, উজ্জ্বল রঙের, অভিন্ন রঙের, মসৃণ এবং মসৃণ হওয়া উচিত, এবং ব্রাশের চিহ্নগুলি, wrinkles, পিনহোলস, blisters,ক্ষত, চিহ্ন, আঙুলের ছাপ, ট্রিম চিহ্ন এবং সংযুক্তি খালি চোখে দেখা যায় না।
ইউনিট ইনস্টলেশন এবং অবস্থানের বিবরণ
ক্যাবিনেট ইনস্টলেশন কলামের শীর্ষে 1 টি অ্যালার্ম ইনস্টল করা আছে
2 পাওয়ার ডিস্ট্রিবিউশন ইউনিট (১৯ ইঞ্চি ইনস্টলেশনের প্রয়োজনীয়তা পূরণ করে) এলার্ম ডিভাইসের নীচে ইনস্টল করা হয়। যদি এসি এবং ডিসি পাওয়ার ডিস্ট্রিবিউশন ইউনিট একই সময়ে ইনস্টল করা হয়,এসি পাওয়ার ডিস্ট্রিবিউশন ইউনিট চালু
3 উল্লম্ব PDU এর মাউন্ট অবস্থান সাধারণত মন্ত্রিসভা পিছনের দিকে হয়। নীতিগতভাবে, এটি পিছনের দরজার ডানদিকে ইনস্টল করা হয় (ক্যামব্রেটের পিছনের দরজা তাকিয়ে) ।যদি দুটি একক PDU থাকে, তারা পৃথকভাবে পিছনের দরজা উপর ইনস্টল করা হয়. উভয় পক্ষের.
৪. ডিজিটাল ডিস্ট্রিবিউশন ইউনিট পাওয়ার ডিস্ট্রিবিউশন ইউনিটের নিচে ইনস্টল করা হয়। যদি র্যাকের জন্য দুই বা ততোধিক ইউনিট প্রয়োজন হয়, তবে দুটি ইউনিটের স্পেসও কমপক্ষে 1U হতে হবে (1U = 44.45mm) ।
5 এসি এবং ডিসি সুইচবোর্ড গ্রাহকের প্রয়োজনীয়তা অনুযায়ী মন্ত্রিসভা পিছনে ইনস্টল করা যেতে পারে
6 ক্যাবল টাই প্লেট ডিজিটাল ইউনিট শরীরের পিছনে ইনস্টল করা হয়, এবং অবস্থান ডিজিটাল ইউনিট শরীরের পিছনে নীচে হতে হবে।ডিজিটাল ওয়্যারিং ইউনিট উভয় পক্ষের ইনস্টল করা যেতে পারে. ক্যাবল টাই প্লেট ভাগ করা হয়.
7 অপটিক্যাল ফাইবার ডিস্ট্রিবিউশন ইউনিট ডিজিটাল ইউনিটের নিচে ইনস্টল করা হয় এবং ডিজিটাল ওয়্যারিং ইউনিটের সাথে 1U বা তার বেশি মাউন্ট ব্যবধান থাকতে হবে।যদি এমন একটি র্যাক থাকে যার জন্য দুই বা ততোধিক ইউনিট প্রয়োজন হয়, দুই ইউনিট একের পর এক ইনস্টল করা যাবে, এবং নিম্নলিখিত ইনস্টল করা যাবে. গ্রাহকের প্রয়োজনীয়তা অনুযায়ী একটি ফাইবার কয়েল ইউনিট একত্রিত
8 যখন ক্যাবলটি প্রবেশ করানো হয়, তখন ক্যাবল ফিক্সিং প্লেটটি ক্যাবিনেটের উপরে এবং ফাইবার বিতরণ ইউনিটের উপরে ইনস্টল করা হয়। যখন ক্যাবলটি ক্যাবলে ঢোকানো হয়,ক্যাবল ফিক্সিং প্লেটটি ক্যাবিনেটের নীচে এবং ফাইবার বিতরণ ইউনিটের নীচে ইনস্টল করা উচিত. একই সময়ে, তারের ফিক্সিং প্লেট মনোযোগ দিতে হবে। তারের দিকের সাথে সামঞ্জস্যপূর্ণ, বিপরীত ইনস্টল করা যাবে না;ফাইবার ক্যাবল ফিক্সিং প্লেট এবং ফাইবার বিতরণ ইউনিট একই স্তরে হতে পারে না, হস্তক্ষেপ এড়ানোর জন্য 90mm বেশী দূরে হওয়া উচিত; যদি বার সমন্বয় এবং ক্যাবল ফিক্সিং প্লেট বাম দিকে ইনস্টল করা হয়, ইনস্টলেশন অবস্থান একই
9 উভয় পক্ষের ডিজিটাল তারের ইউনিট ইনস্টল করার সময়, ক্যাবল ফিক্সিং প্লেটটি ক্যাবিনেটের পিছনে হস্তক্ষেপ না করার জন্য সতর্ক থাকুন। অবস্থানটি প্রয়োজন অনুসারে সামঞ্জস্য করা যেতে পারে।
10 যখন ক্যাবলটি প্রবেশ করা হয় তখন পাওয়ার সকেটটি ক্যাবল ফিক্সিং প্লেটের নীচে ইনস্টল করা হয়।পাওয়ার সকেট মন্ত্রিসভা পিছনে উপরের অংশে ইনস্টল করা হয় যখন তারের তারের অধীনে এবং অবস্থান তারের ফিক্সিং প্লেট চেয়ে উচ্চতর.
11 ফাইবার কয়েল ইউনিটের নিচে ইনস্টল করা ইন্টিগ্রেটেড ওয়্যারিং ইউনিট
12 ডিজিটাল ডিস্ট্রিবিউশন ইউনিট এবং ইন্টিগ্রেটেড ওয়্যারিং ইউনিট গ্রাউন্ড ক্যাবল ক্যাবিনেটে সংযুক্ত গ্রাউন্ডিং তামার বার
13 তলা ইনস্টলেশন দূরত্ব গ্রাহকের প্রয়োজনীয়তা অনুযায়ী, যদি গ্রাহক প্রয়োজন না হয়, অবশিষ্ট স্থান গড় বন্টন এবং ইনস্টলেশন
14 ফ্যান মডিউল মন্ত্রিসভা উপরের উপর কেন্দ্রীভূত করা হয়
15 একক ক্যাবল নল বা টাই বোর্ডগুলি মূলত পিছনের দরজার বাম দিকে (ক্যাবিনেটের পিছনের দরজার মুখোমুখি) ইনস্টল করা হয়।অন্য এক মন্ত্রিসভা বাম দিকে ইনস্টল করা হয় (ক্যাবিনেটের সামনের দরজা তাকিয়ে).
